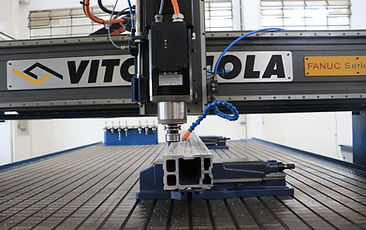

ROUTER CNC | SCRIBA

ROUTER CNC SCRIBA

✓ Servo-Motores equipados com Enconders com resolução final de 4.000 ppr (pulsos por revolução);

Mesa de alumínio com rasgo tipo "T";

✓ Sensor automático do comprimento da ferramenta;

✓ Inversor de frequência digital para eletromandril;

✓ Controle eletrônico digital de movimentos;

✓ Guias lineares prismáticas, temperadas e retificadas com 4 mancais de esferas em cada eixo;

✓ Transmissão nos eixos "X" e "Y": Cremalheiras e pinhões helicoidais em aço de alta precisão;
✓ Transmissão no eixo "Z" através de fuso de esferas;

✓ Estrutura em perfis de alumínio extrudado, peças fundidas exclusivas para a VITOR CIOLA® e travamento em aço usinado.

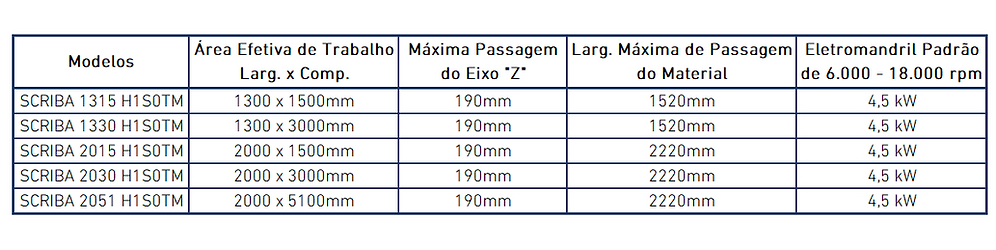

Tabela Scriba.png

Recursos Padrão da Máquina

Spindle 4,5 kW

Eletromandril 4,5 kW (6000 - 18000 rpm)

Oferece ao usuário um trabalho de alta precisão, desempenho e confiabilidade.

O eletromandril de alta frequência é resfriado a ar através de ventoinha para um funcionamento mais silencioso.

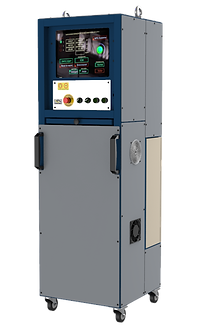

IHM | Interface Homem Máquina

IHM Router CNC

O IHM da série Scriba é um sistema de controle CNC rico em recursos, alto desempenho e de fácil operação . Com tela touch de 15", microcomputador integrado e teclado wireless.

router cnc preço

Mesa com rasgo "T"

Mesa com rasgo tipo "T" com fixação por presilhas. Fabricada com perfis de alumínio extrudado exclusivo VITOR CIOLA® e  recoberta com policarbonato.

router cnc preço

Sensor de comprimento de ferramenta

É um método automático para medir com precisão a distância entre a ponta da ferramenta e a mesa de trabalho.

router cnc preço

Barreira de proteção - NR12

Todas as nossas máquinas estão em conformidades com as normas NR12 e NR10. Temos opções de barreiras de proteção para ambientes amplos ou otimizados, consulte nossa equipe de Engenharia de Produto.

router cnc preço

Treinamento em nossa fábrica

Após a aquisição de qualquer máquina, sua empresa recebe treinamento por profissionais experientes nas diversas áreas de aplicação em local adequado com todas as tecnologias oferecidas pela Vitor Ciola.

Recursos Opcionais da Máquina

router cnc preço

Eletromandril "TR" ou "TA"

A linha Scriba traz a possibilidade de upgrade para o sistema "TR" ou "TA":

  • "TR": Eletromandril de 3,3 kW (6.000 - 18.000 rpm) com troca rápida de ferramenta.

  • "TA" Eletromandril de 7,0 kW (6.000 - 24.000 rpm) com troca automática de ferramenta.

router cnc preço

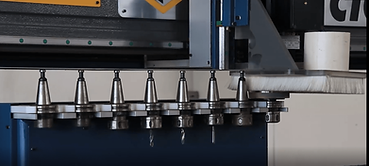

Troca automática de ferramenta "TAF"

O sistema "TAF" é montado na parte traseira da mesa de trabalho. Quando o programa pede uma troca o cabeçote se move até ele colocando a ferramenta em um espaço vazio e então pegando a ferramenta adequada para a continuação do programa automaticamente.


Mesa de fixação por vácuo

A mesa por fixação a vácuo é um sistema que elimina a necessidade do uso de presilhas, parafusos e fitas dupla-face garantindo uma maior velocidade na hora de fixar a peça.

router cnc preço

Opticam®

É um sistema de reconhecimento de marcas de registro por câmera com o software "Optical Camera Support"

router cnc preço

Opticut®

É um sistema de recorte e vinco com faca oscilante tangencial. Ferramenta que gera oscilações e permite cortes em diversos sentidos. Indicado para cortes de EVA, XPS, capacho, espuma, papelão, couro, entre outros.

router cnc preço

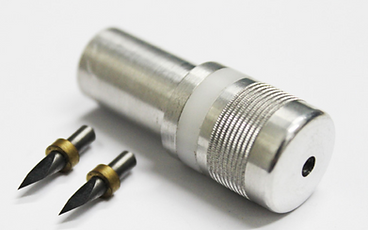

VC-Cut®

É um sistema de corte por faca de arrasto equipado com 2 lâminas.

Router  CNC Comprar

Sistema coletor de resíduos

Sistema coletor industrial com 2cv de potência, para resíduos como pó e sólidos, provenientes do processamento da matéria-prima.

router cnc preço

Software Nesting

Nesting é um software  de otimização de corte. Este programa organiza de forma automática e eficiente as peças a serem produzidas conforme material em estoque. Ele faz isso usando a geometria da peça em CAD para gerar o código NC.

router cnc preço

Upgrade do CNC para até 8 eixos

Possibilidade de Upgrade do CNC para controlar até 8 eixos. CNC FANUC modelo OI-MF-WO1005433

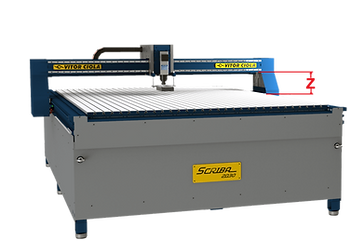

SCRIBA EIXO Z1-min (2).png

Maior passagem no eixo "Z"

Possibilidade de aumentar a passagem no eixo "Z" para 300mm, ou acima disso sob consulta.

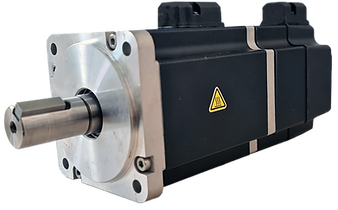

MOTOR Router 750 kW

Upgrade de servo motores

Conforme a necessidade do cliente podemos oferecer servo motores mais potentes para o aumento da aceleração e velocidade final da máquina resultando em maior produtividade.

Cabeçote Sensitivo

Cabeçote Sensitivo Decimal

Para situações onde existam irregularidades da mesa de sacrifício ou empenamento do material. Esse cabeçote proporciona uma usinagem com controle da profundidade exata desejada. Possui ajuste decimal da profundidade

router cnc preço

Software EngraveLab (2D, VCarve, 3D e Nesting)

O EngraveLab é um software CAD/CAM para criação das peças a serem gravadas ou cortadas. Aceita arquivos de vetores de outros softwares tais como .dxf ou .ai.

De fácil aprendizagem e utilização.


Transformador 10kVA - 220V

O Transformador Isolador Trifásico é essencial para estabilizar a rede elétrica protegendo todo o sistema eletroeletrônico  do equipamento
